1. Cấu tạo chính của hệ thống
Một hệ thống X-quang kỹ thuật số hiện đại thường bao gồm 4 thành phần cơ bản:
-
Khối phát tia X (X-ray Generator & Tube): Nguồn phát tia X công suất cao, có khả năng điều chỉnh thông số (kV, mA) linh hoạt để phù hợp với từng vị trí chụp (phổi, xương chi, cột sống...).
-
Tấm thu nhận tín hiệu (Flat Panel Detector - FPD): "Trái tim" của máy DR. Có hai loại chính: Loại có dây (cố định) và loại không dây (wifi, linh hoạt cho việc di chuyển).
-
Hệ thống cơ khí (Giá đứng & Bàn chụp): Giúp thay đổi vị trí bóng phát và bệnh nhân. Các dòng cao cấp thường có tính năng tự động bám đuổi (Auto-tracking) giữa bóng và bộ thu.
-
Trạm làm việc (Workstation): Máy tính cấu hình cao cài đặt phần mềm xử lý hình ảnh, cho phép bác sĩ điều chỉnh độ tương phản, phóng to, đo đạc và lưu trữ lên hệ thống PACS của bệnh viện.
2. Ưu điểm vượt trội của X-quang Kỹ thuật số
So với công nghệ cũ (CR hoặc Phim thường), máy DR mang lại hiệu quả rõ rệt:
| Tiêu chí |
X-quang Kỹ thuật số (DR) |
X-quang dùng Phim/CR |
| Thời gian có ảnh |
Gần như tức thì (3-5 giây) |
5-10 phút (chờ rửa/quét phim) |
| Liều tia X |
Thấp hơn 30-50% (an toàn hơn) |
Cao hơn |
| Chất lượng ảnh |
Độ phân giải cao, dễ điều chỉnh |
Cố định, khó chỉnh sửa |
| Lưu trữ |
File số hóa, không lo thất lạc |
Phim vật lý, dễ hư hỏng theo thời gian |
3. Các thông số kỹ thuật cần quan tâm
Khi đánh giá một máy X-quang DR, bạn nên lưu ý các chỉ số sau:
-
Công suất máy phát: Thường từ 32kW, 40kW đến 50kW hoặc 80kW. Công suất càng cao, thời gian phát tia càng ngắn, hình ảnh càng sắc nét (giảm nhiễu do cử động).
-
Kích thước tấm cảm biến: Phổ biến nhất là 17 x 17 inch (khoảng 43x43 cm), đủ để bao phủ toàn bộ vùng phổi hoặc khung chậu của người trưởng thành.
-
Độ phân giải (Pixel Pitch): Càng nhỏ càng tốt (thường khoảng 100 - 150 µm), giúp nhìn rõ các tổn thương nhỏ li ti hoặc đường rạn xương mờ.
-
Khả năng chịu tải của bàn: Các dòng máy tốt có thể chịu được bệnh nhân nặng trên 200kg.
4. Các dòng máy phổ biến hiện nay
Tùy vào nhu cầu và ngân sách, thị trường thường chia thành các phân khúc:
-

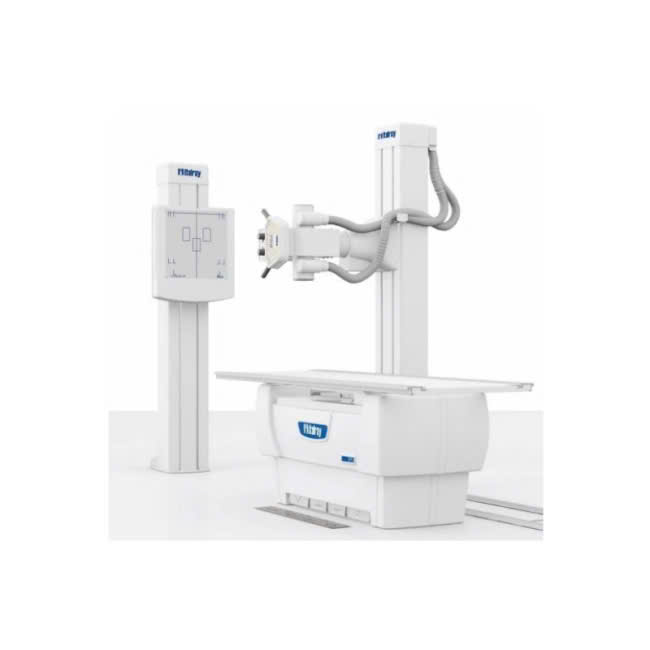

Hệ thống DR cố định (Bàn 4 chiều/6 chiều): Dùng cho các phòng X-quang tiêu chuẩn tại bệnh viện.
-
Hệ thống DR di động (Mobile DR): Có bánh xe, dùng để đẩy đến tận giường bệnh hoặc phòng hồi sức cấp cứu.
-
Hệ thống DR cao tầng (U-arm/C-arm): Thiết kế cánh tay linh hoạt, chuyên dụng cho chấn thương chỉnh hình hoặc phòng mổ.
Lưu ý: Việc lựa chọn máy cần căn cứ vào lưu lượng bệnh nhân hàng ngày và chuyên khoa thế mạnh của cơ sở y tế (ví dụ: chuyên khoa phổi cần máy có phần mềm xử lý hình ảnh lồng ngực tốt).
